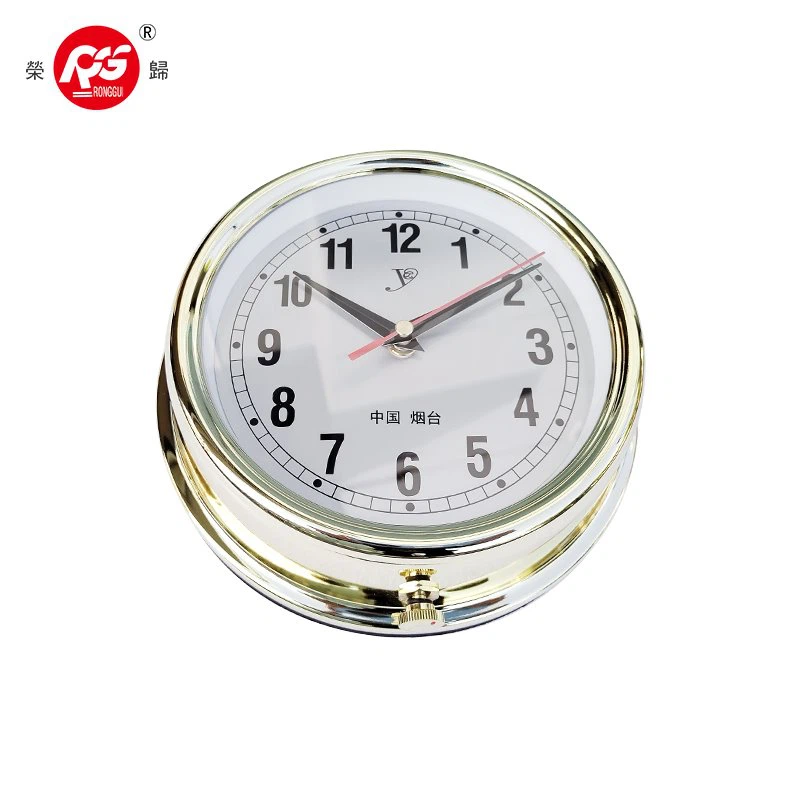

Mae Cloc Morol yn ddyfais a ddefnyddir i fesur amser a phennu lleoliad llong. Mae fel arfer yn dal dŵr, yn gwrthsefyll sioc ac yn hynod gywir, a gellir ei ddefnyddio mewn amgylcheddau alltraeth llym. Defnyddir clychau llywio yn gyffredin mewn gweithrediadau fel llywio llongau, deifio a llywio llongau.
Trosolwg
Mae cloc llong cwarts CZ-01 yn gynnyrch newydd sy'n cyfuno technoleg electronig â thechnoleg gweithgynhyrchu clociau mecanyddol traddodiadol. Mae'r symudiad wedi'i wneud o ddeunyddiau metel. Mae'r cynnyrch gorffenedig yn defnyddio grisial amledd uchel i yrru modur stepiwr trwy gylched integredig CMOS i yrru'r pwyntydd i nodi amser. Mae ganddo nodweddion amseru cywir, gweithrediad dibynadwy, defnydd hawdd, defnydd pŵer isel, ac ati, ac mae'n addas ar gyfer clociau llong a chlociau amseru eraill.
Egwyddor gweithio
Ar ôl i'r cyseinydd cwarts 194304MHz gynhyrchu osciliad trwy'r gylched integredig, mae'n gyrru'r modur stepiwr trwy raniad amlder, ymhelaethu pŵer a phrosesau eraill, ac yna'n gyrru'r pwyntydd ac yn ail law trwy'r trên gêr trawsyrru. Y modd gweithredu yw ail naid.
Cyfarwyddiadau ar gyfer defnyddio
1. Ar ôl dadbacio, darllenwch y llawlyfr cyfarwyddiadau yn gyntaf a gwiriwch fod yr ategolion yn gyflawn.
2. Gosodwch y batri: Gwasgwch yr achos cloc â llaw a chylchdroi'r marc coch ar handlen y drws i gyfeiriad wyneb y cloc fel y dangosir yn y ffigur, tynnwch ef allan, agorwch yr achos cloc, rhowch y batri i mewn i'r blwch batri yn y cyfeiriad cadarnhaol a negyddol, a bydd y cloc yn dechrau rhedeg. Caewch y cas cloc a throwch handlen y drws i'w gloi.
3. Tynnu nodwydd: Cylchdroi'r handlen tynnu nodwydd i dynnu'r llaw munud a'r llaw awr i'r safle gofynnol. Gallwch ei dynnu ymlaen neu yn ôl.
4. Dull gosod:
(1) Gellir ei hongian.
(2) Gosodiad sefydlog: Agorwch y cas cloc yn ôl yr ail ddull, defnyddiwch 3 sgriw a wasieri i dreiddio i mewn i'r tri thwll cylch rwber gwrth-leithder ar y gwaelod, a'i osod ar y bwrdd wal.
Nodyn: Dylid gosod y safleoedd 12 o'r gloch a 6 o'r gloch ar wyneb y cloc yn fertigol.

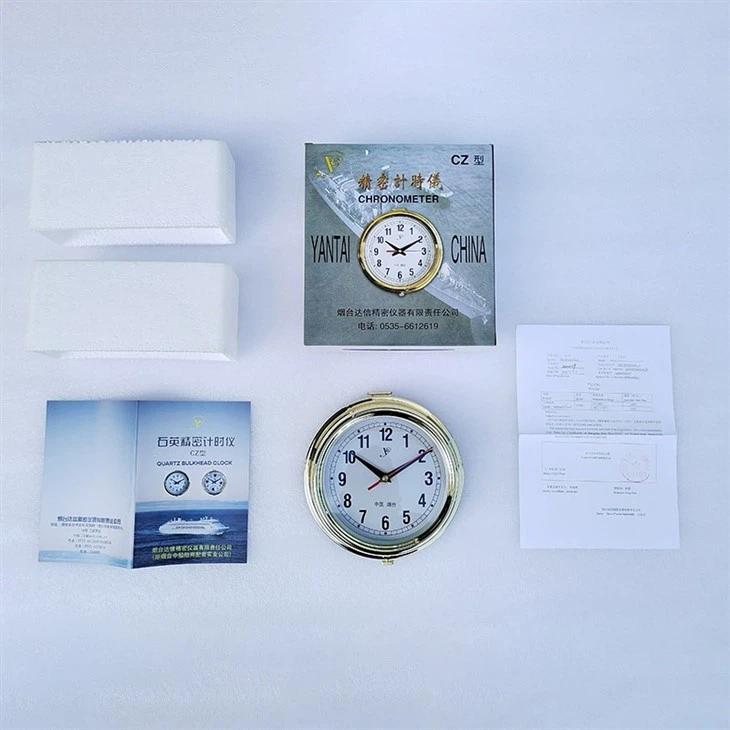

Manylion atodiad
Cyfarwyddiadau: 1 copi
Gosod sgriwiau (φ3 × 20): 3 pcs.
Tystysgrif archwilio llong: 1 copi
Wasieri: 3 pcs
Batri R14C (Rhif 2): 1
Tagiau poblogaidd: cloc morol, gweithgynhyrchwyr cloc morol Tsieina, cyflenwyr, ffatri
Prif amodau technegol
|
1. cyseinydd cwarts |
4.194304MHz |
|
2. Cylched integredig |
lled pwls 46.875ms, amlder allbwn 0.5Hz. |
|
3. Transducer |
pâr o moduron stepiwr polyn ecsentrig, y trorym allbwn llaw munud yn fwy nag 8 × 10-3Nm. |
|
4. Cywirdeb amser teithio |
+24 gradd ±3 gradd , mae'r gwall yn llai na 10 eiliad/mis. |
|
5. gweithredu ystod tymheredd |
-10 gradd -+50 gradd |
|
6. Gellir defnyddio un batri AA am fwy na blwyddyn. |
|
|
7. Perfformiad gwrth-dirgryniad ac effaith |
(1) Dirgryniad: 80Hz, 2g; Gall effaith 5g, 30 munud, weithio fel arfer. |
|
8. perfformiad antimagnetig |
dim llai na 7 oersteds. |
|
9. Manylebau |
φ208 × 62mm, pwysau tua 1.2kg, diamedr wyneb cloc 150mm. |
